Triangle Lighting Tile

조명 일체형 삼각 폴리곤 타일 디자인, 설계

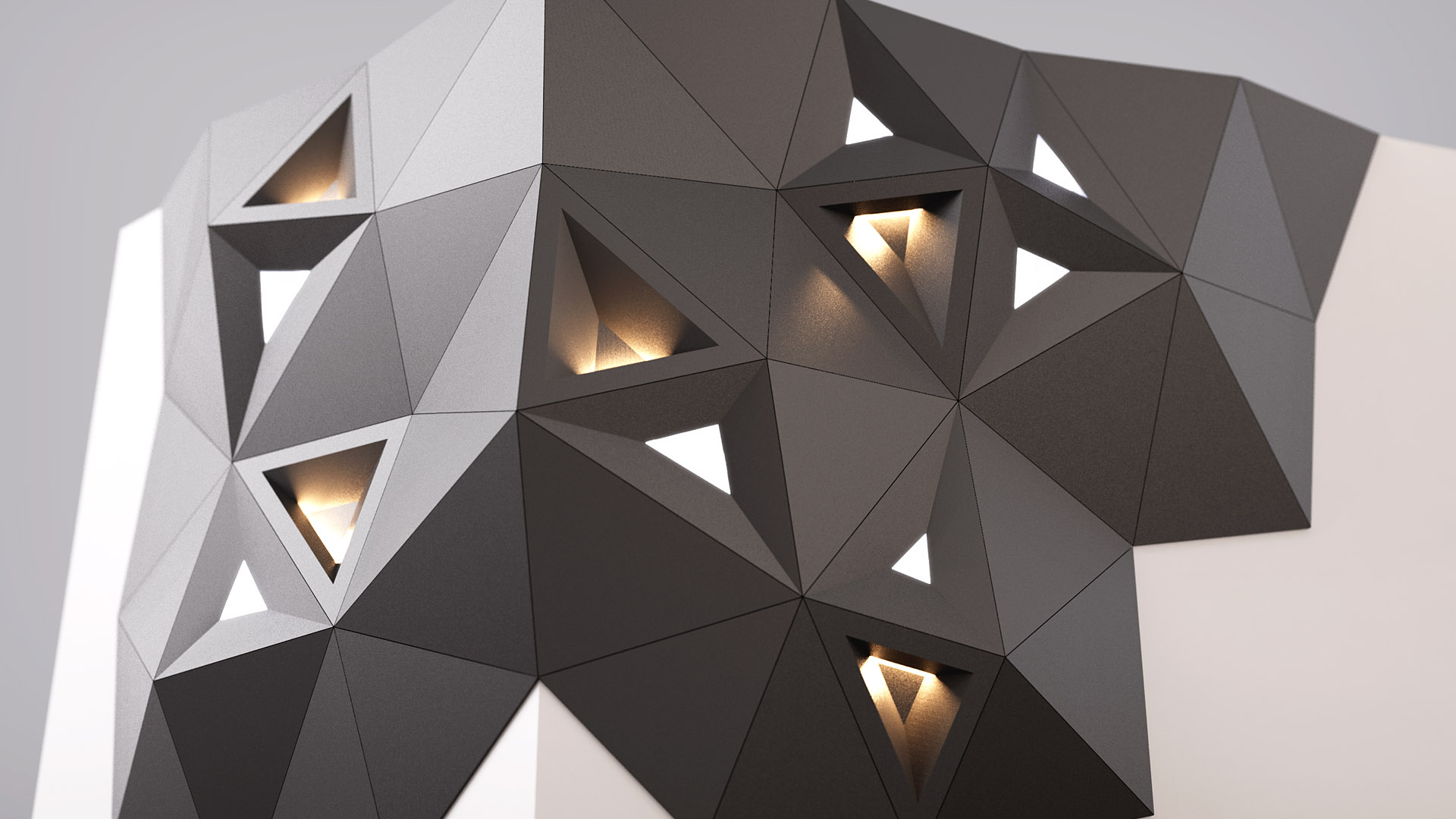

간접 조명 기능을 포함한 3차원 삼각형 타일로 여러 타입의 삼각형 모듈 n개의 조합으로 전체 벽면 디자인이 가능한 벽체용 타일이다. 유사 간격으로 분포한 점들의 드로네 삼각 분할(Delaunay tessellation)과 높낮이 변화를 이용하여 형상이 서로 다른 3차원의 타일을 디자인하였다.

타일은 조명이 없는 일반 타일, 빛이 정면 확산판을 통해 나오는 정면 조명 타일, 측면으로 빛이 나오는 간접 조명 타일 3가지로 구분 되고, 색 온도가 다른 두 가지 조명을 사용하였다. 프로토타입 제작을 위해 타일은 FDM방식의 3D프린터를 이용하여 PLA 재질로 출력하였고, 벽채는 ABS 판재를 이용하여 제작하였다.

  • Client 한국건설기술연구원
  • Project Year 2018
  • Services 디자인, 3D모델링, 목업

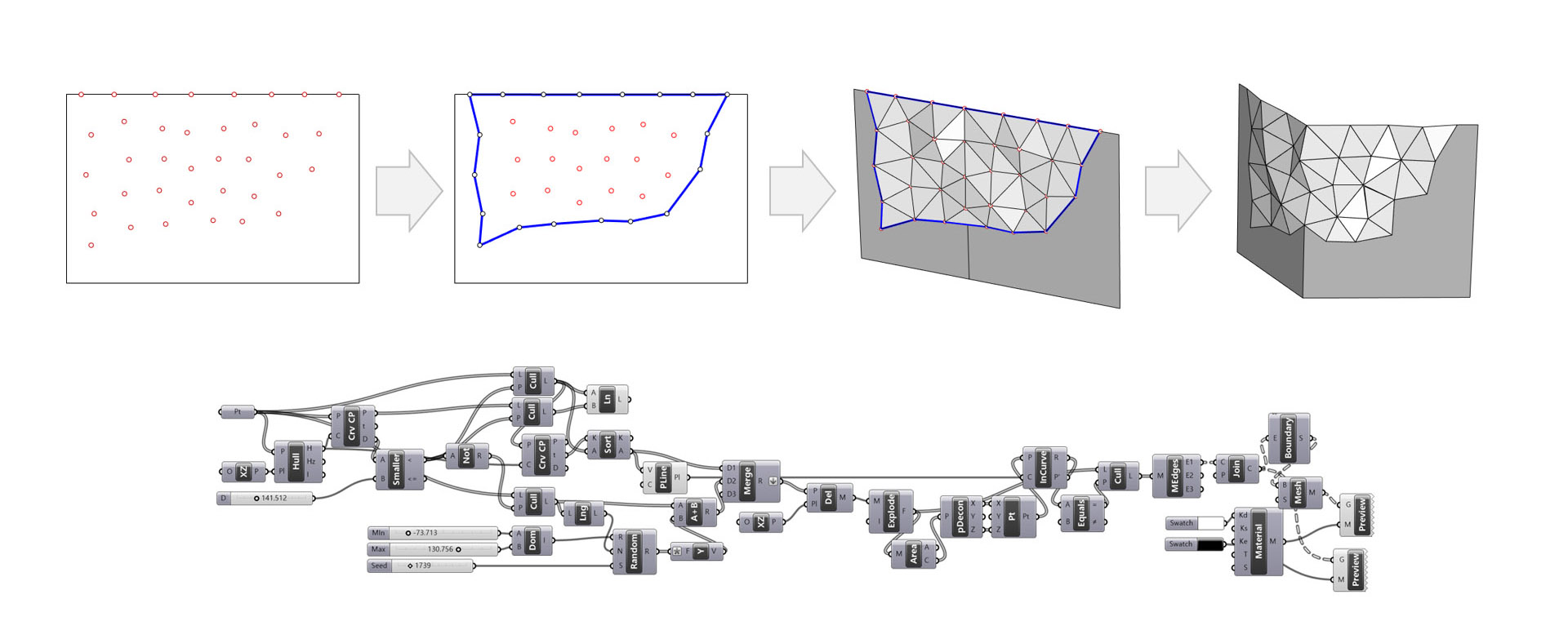

| 그래스호퍼를 이용한 3D모델링

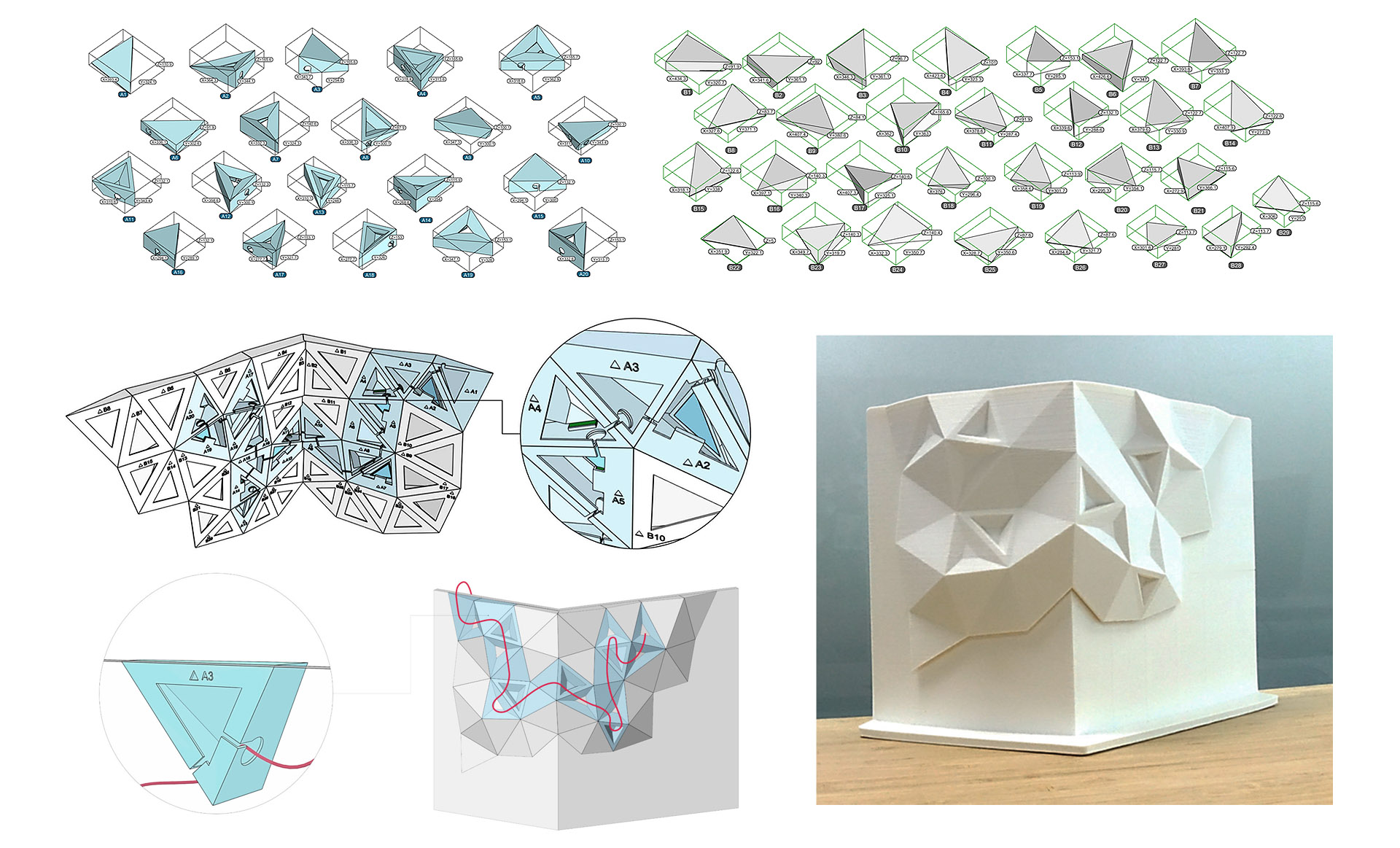

| 부품 구성 및 축소모형

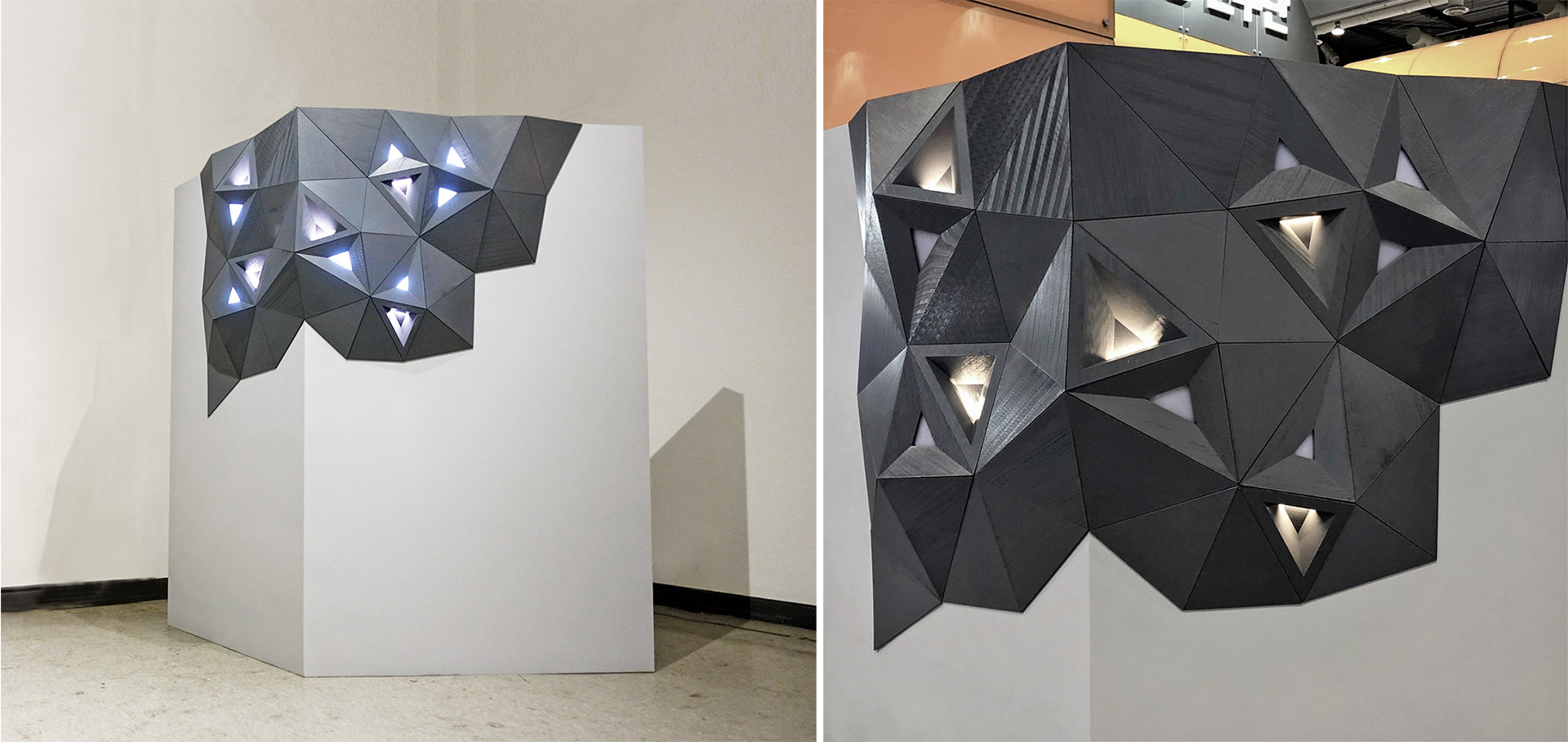

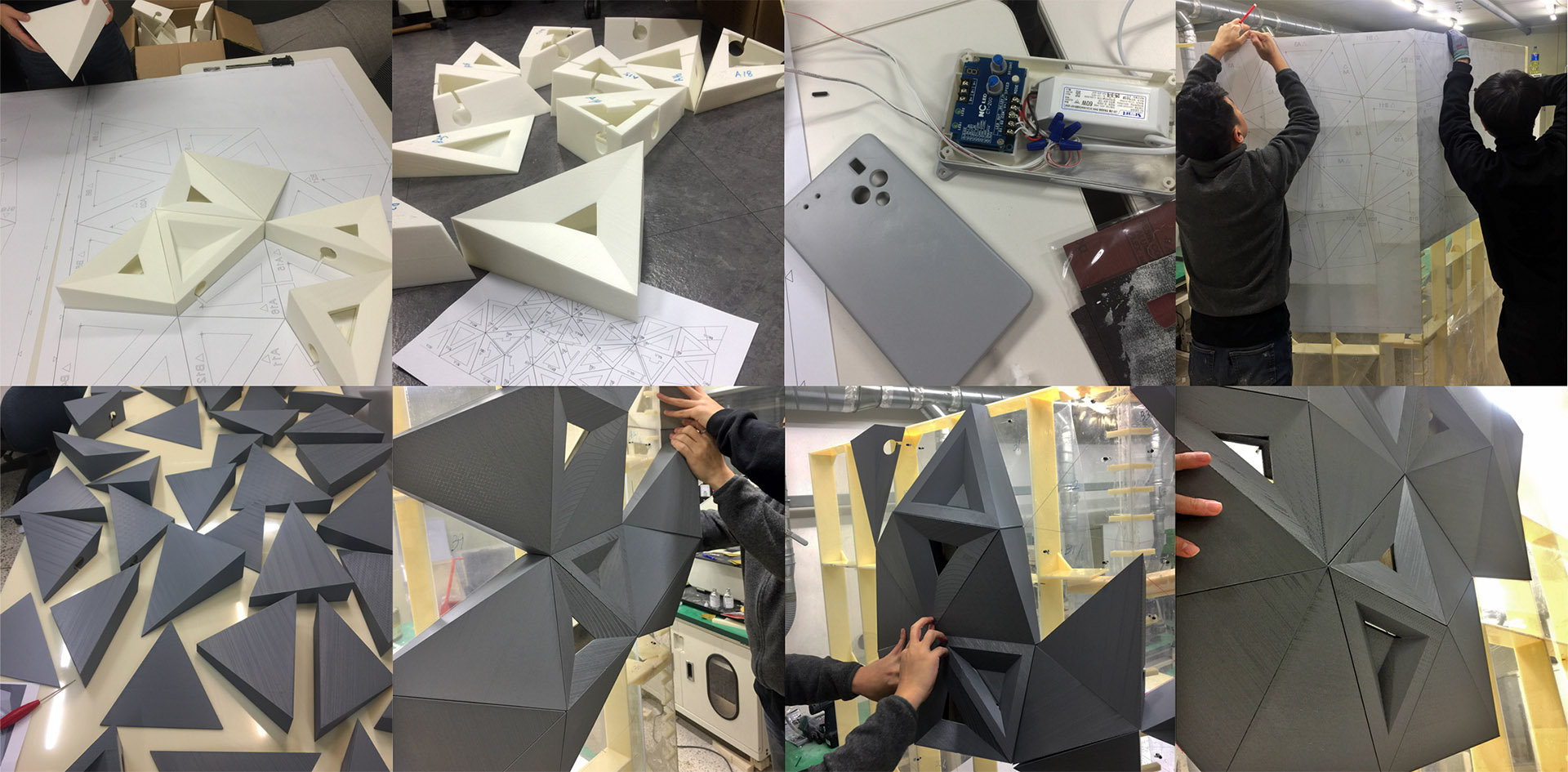

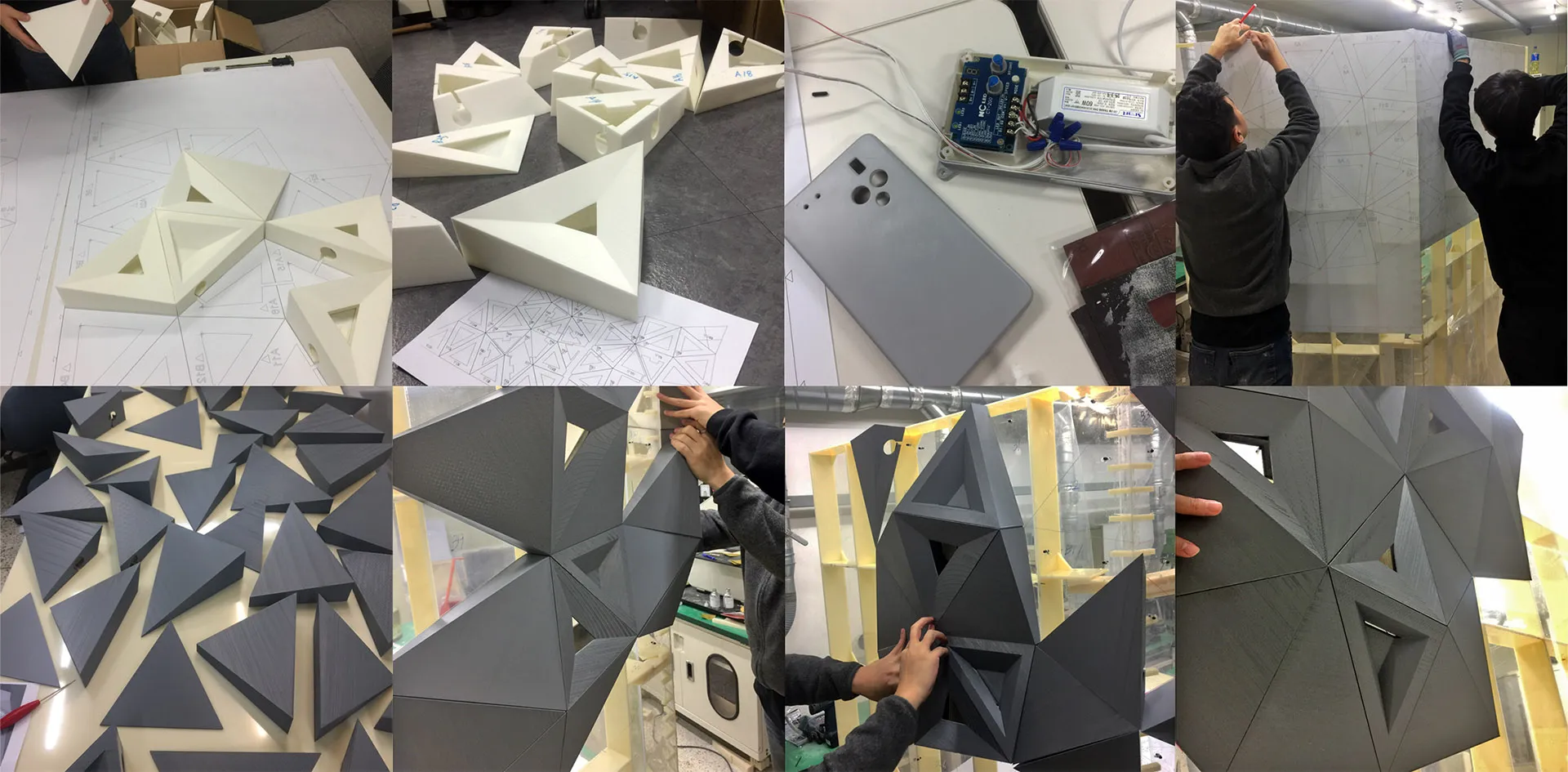

| 1:1 크기의 프로토타입 제작
