래티스 조인트 Lattice Joints

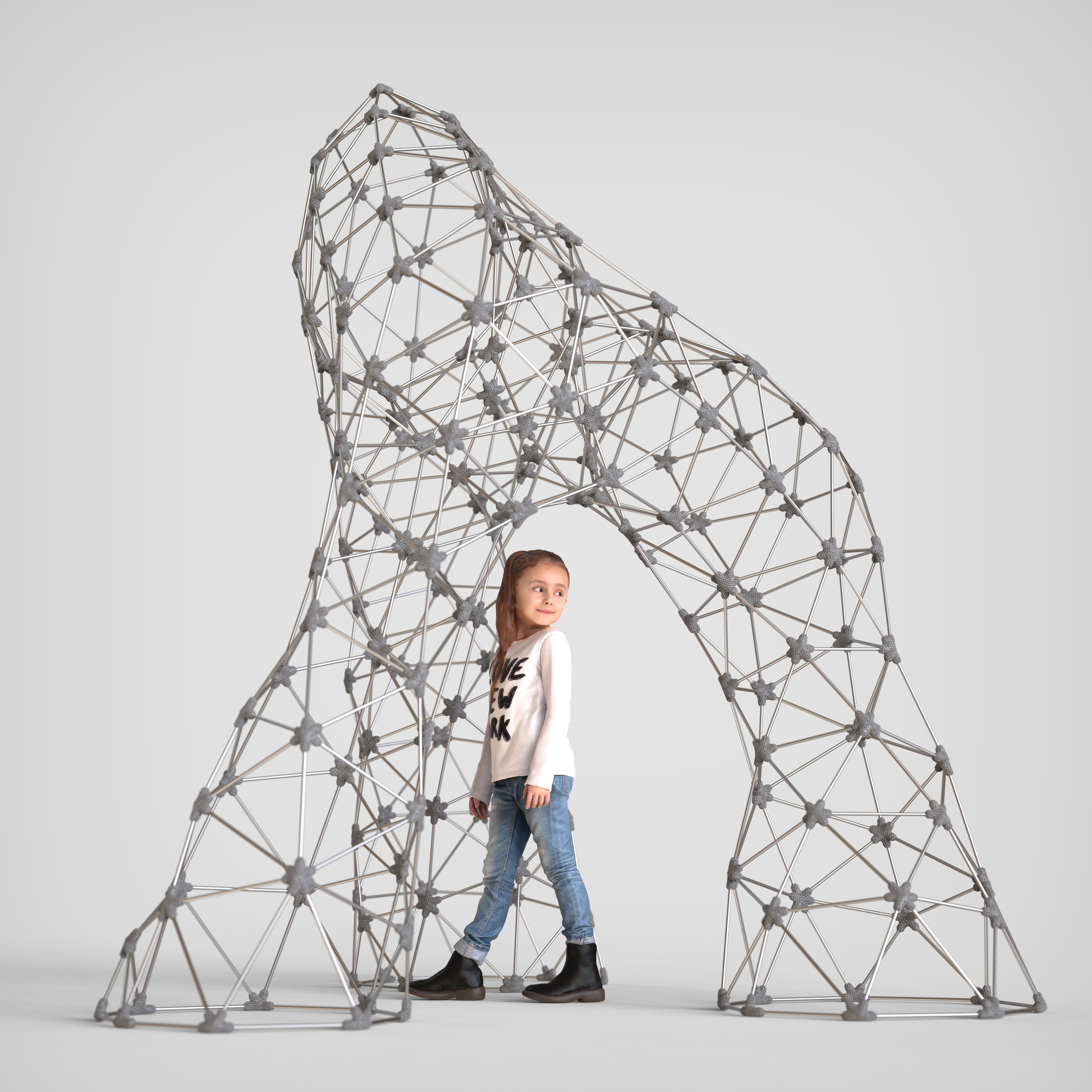

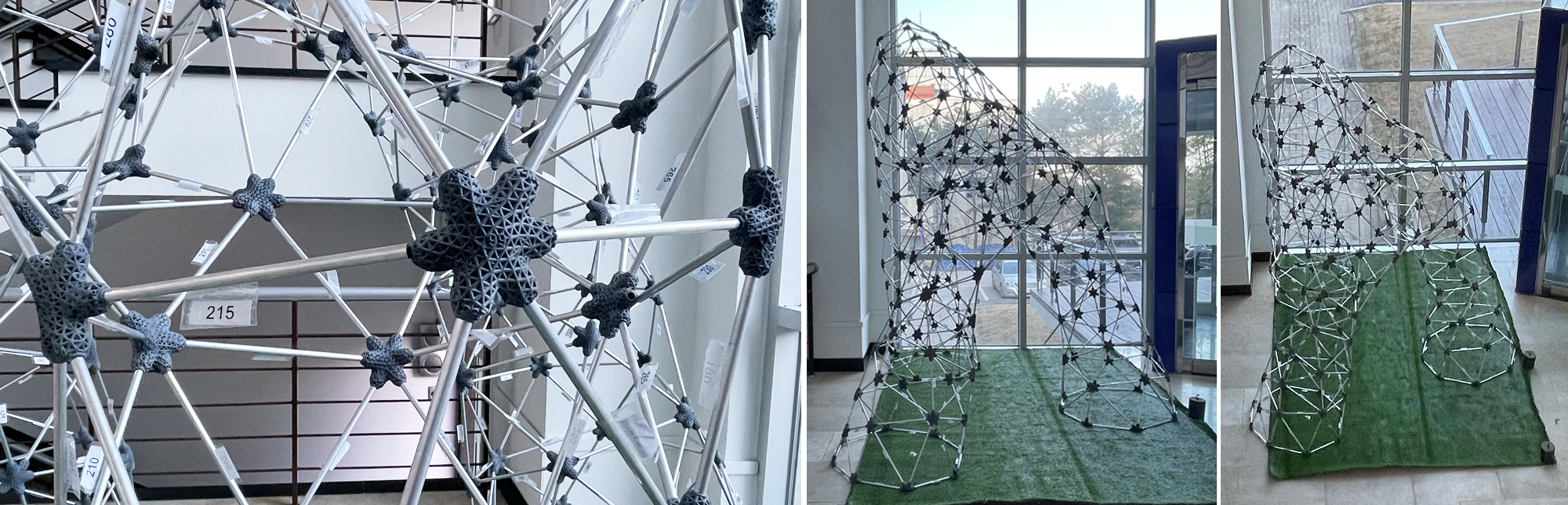

래티스 조인트를 이용한 파이프 구조물 프로토타입 Pipe Structure Prototype Using Lattice Joints

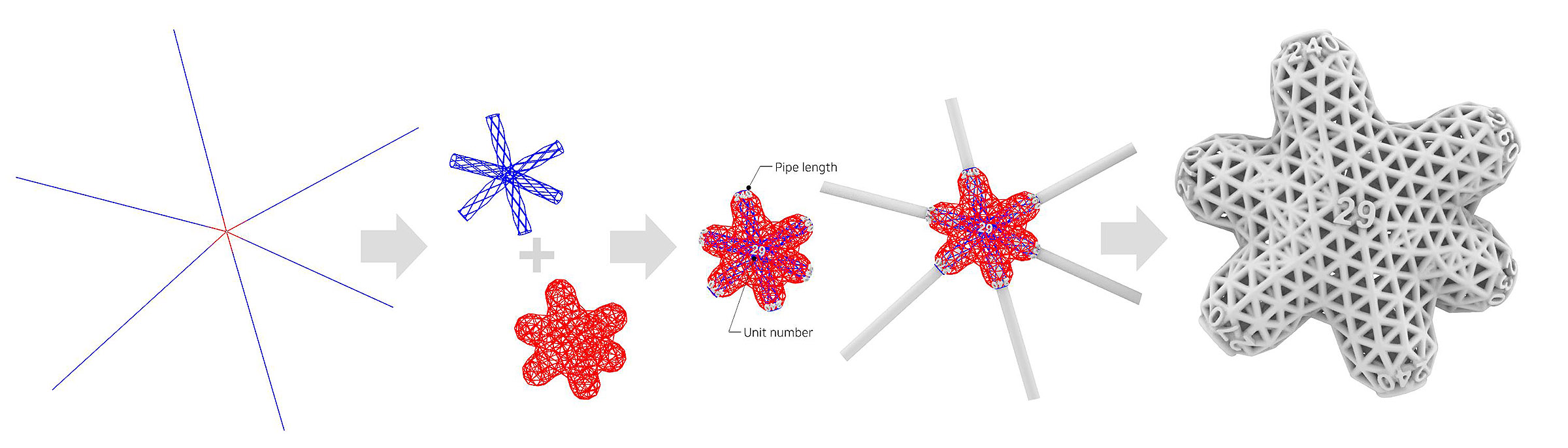

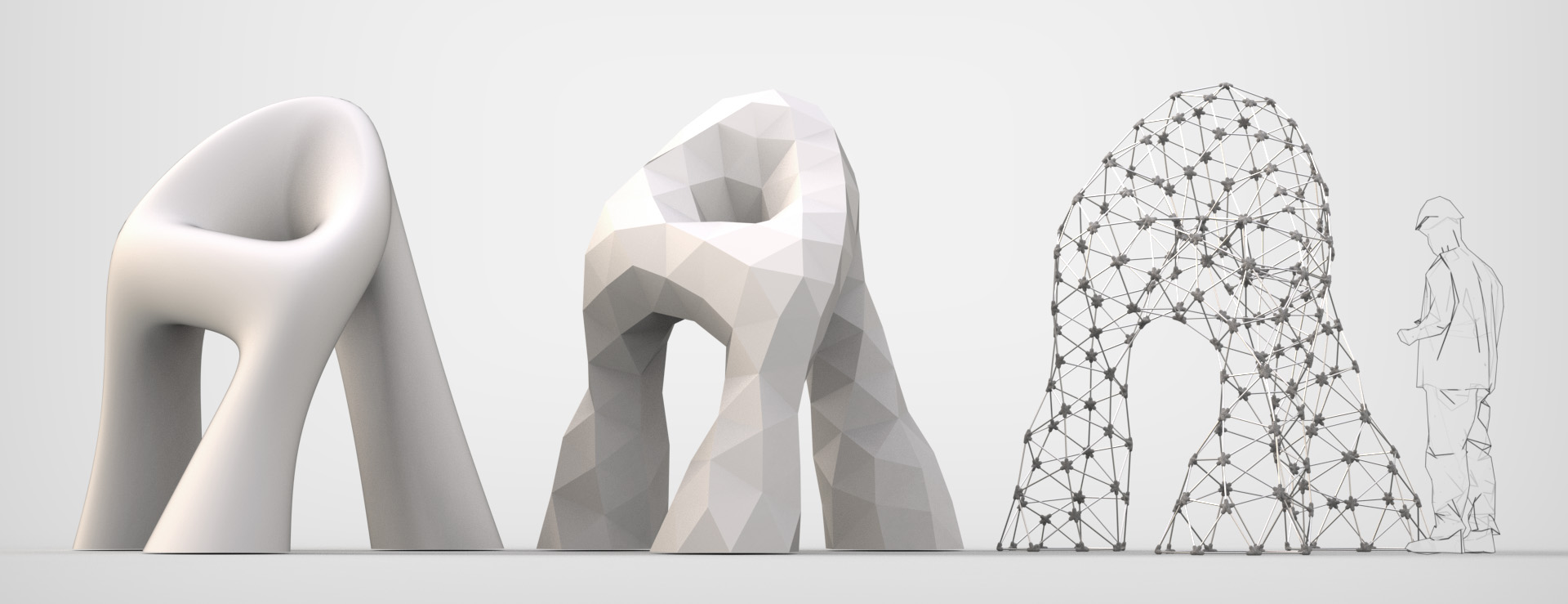

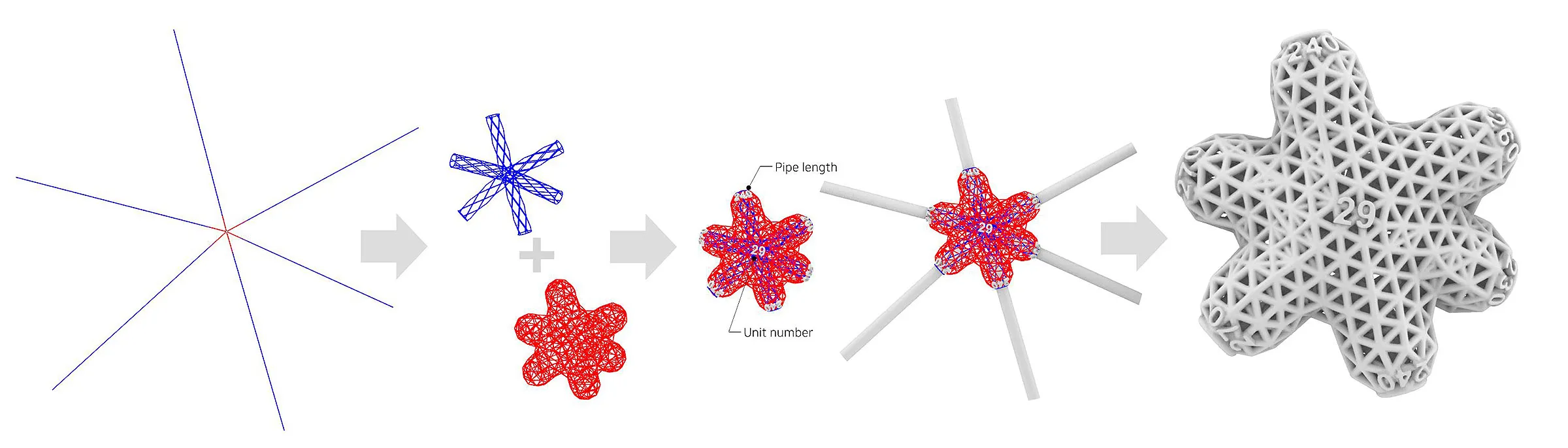

3D 프린팅을 이용한 래티스 조인트의 가능성을 검토하기 위한 프로토타입 모델이다. 소형 파이프 구조물 형상을 디자인하고, HP Multi Jet Fusion 프린터를 이용하여 래티스 구조물을 제작하였다. 전체 형상은 SubD로 구현된 곡면에서 삼각형 폴리곤을 추출하여 설계하였으며, Grasshopper를 활용한 파라메트릭 모델링과 스크립팅을 통해 200개의 3D 프린팅용 STL 파일 생성을 자동화하였다. This is a prototype model designed to explore the possibilities of lattice joints using 3D printing. A small-scale pipe structure was designed, and the lattice joints were manufactured using HP Multi Jet Fusion (MJF) technology. The overall shape was created by extracting triangular polygons from a SubD curved surface. For the lattice joints, a parametric model was developed using Grasshopper, and scripting was utilized to automate the generation of 200 STL files ready for 3D printing.
